▣ 피뢰기의 미소한 누설전류를 고정도로 측정
▣ 300㎂렌지는 최소 분해능 0.1㎂로 표시됨
▣ 외부자계의 영향을 받지 않도록 설계한 초고정도 CT사용

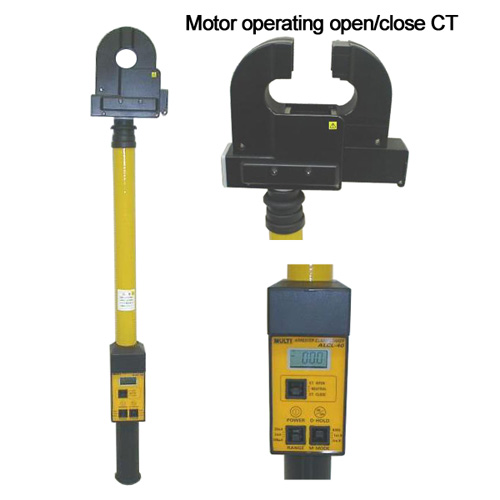

▣ CT의
개폐를 모터로 구동하여 활선상태의 피뢰기 누설측정에도 안전함
▣ 안테나
방식의 화이버글래스 봉 채용(MAX 2680mm LONG)
▣ IEC60999-5에 대응
▣ 피뢰기의 노화판정은 기본파와 제3고조파 누설전류 측정으로 가능함
|
|
|
|
ELECTRICAL SPECIFICATIONS
|
▣
전류검출부(CT) 사양 |
|
CT구경 |
40mm |
|
내전압 |
AC2200V 1분간（코어와 외부케이스 간) |
|
구 조 |
측정부와 CT일체형 |
|
|
▣
측정부 사양 |
|
측정기능 |
누설전류, 고조파전류 (기본파, 제3고조파) |
|
측정방식 |
CT크램프방식 |
|
측정범위 |
0~300㎂/3㎃/30㎃（3레인지 수동선택) |
|
입력주파수범위 |
45~65Hz（기본주파수) |
|
교류변환방식 |
실효치변환 |
|
A/D변환방식 |
2중적분방식 |
|
표 시 |
3200카운터, 액정표시 |
|
샘플레이트 |
2회/초 |
|
OVER표시 |
"OL"로 표시 |
|
전지전압저하표시 |
전지마크 점등 |
|
부가기능 |
데이터 홀드
CT개폐용 모터 구동 스위치 부착 |
|
절전기능 |
전원ON후 약10분 이후에 전원 자동OFF |
|
|
▣
일반사양 |
|
전 원 |
단3알칼리 건전기×4 |
|
사용온습도범위 |
0~40℃、80%RH이하（단, 결로가 없을 것) |
|
보존온습도범위 |
-10~60℃、70%RH이하 (단, 결로가 없을 것) |
|
외형치수 |
160(W)×950(H)×84(D)mm（접었을 때) |
|
160(W)×2680(H)×84(D)mm（늘였을 때) |
|
중 량 |
약2600g (CT1000g) |
|
부속품 |
CT카바, 취급설명서 | |
|
▣
성 능(교류전류,23℃±5℃、80RH이하) |
|
레인지 |
분해능 |
정확도(45~65Hz) |
최대허용전류 |
|
300μA |
100nA(0.1㎂) |
1.2%±8dgt |
40Arms |
|
3mA |
1㎂(0.001㎃) |
|
30mA |
10㎂0.01㎃) |
|
|
▣
성 능(고조파전류,23℃±5℃、80RH이하) |
|
고조파전류 |
기본파전류, 제3차고조파전류 |
|
검출방식 |
자동동조필터방식 |
|
최소기본파입력전류 |
각 레인지의 3%이상 |
|
정확도 |
(1%±5dgt)±(교류전류확도) |
|
인접주파수의
영향 |
400A/m의 자계중에서 10㎂정도의 영향
(단, 측정조건, 방향에 따라 변동이
있을 수 있음) | |
|
|
 |
|
|
