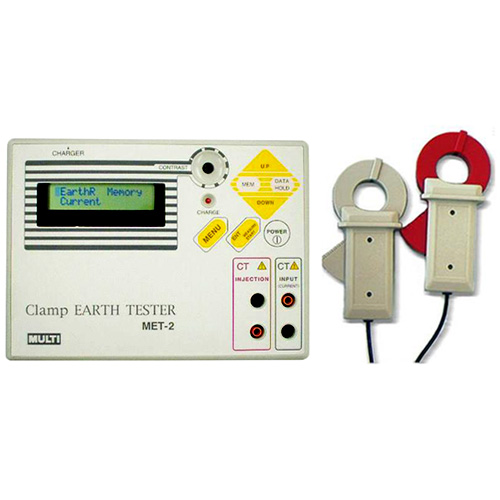

클램프식접지저항계 MET-2 [34Φ, 300Ω, 10A]

판매가격 :	주문품

원산지 :	일본
제조사 :	멀티[MULTI]
브랜드 :	멀티[MULTI] [브랜드바로가기]
사용규격 :	34Φ, 300Ω, 10A
구매수량 :	개

▣ MET-2는 MET-1을 버전업 한 것으로 원리는 MET-1과 같습니다만, 전기회로가 완전하게 공진하고 있지 않는 곳에서도, CPU에 의한 연산으로 보다 정확한 접지 저항값을 산출합니다. MET-1에서는 할 수 없었던 공동접지저항도 연산에 의해 산출합니다. 또,0.01Ω로부터 측정할 수 있게 되어, 사용범위가 넓어졌습니다. 내부에는 메모리를 탑재하고 있어, 필요한 데이터를 보존합니다. ▣ 본 접지 저항계는 두 개의 클램프식 CT를 사용해 접지선을 분리하지 않고, 또 보조 접지봉을 박지 않고 접지저항을 측정하는 것으로 다른 접지 저항값에 영향을 받는 일 없이 피측정 접지 저항만을 계측함 ▣ 용 도 - 특별고압, 고압기기의 외함, 철대의 접지저항 - 피뢰기의 접지저항 - 특별고압 계기용 변성기의 2차측의 접지저항 - BCD종 접지저항 - 등 전위 본딩용 도체의 접지 확인용 - 정전 대책용 어스 매트의 접지저항, 정전기 대책용의 어스 - 다중 접지 개소의 접지저항 - 공동 접지저항 - 송전선의 접지저항 구 분 사 양 측정 기능 접지저항, 교류전류(선전류, 누설전류) 측정 방식 2중적분 방식 CT클램프 방식, 트랜스에 의한 절연 출력 표시 2행×16문자 LCD, 콘트라스트 조정 안전 규격 IEC1010-2CATⅡ600V 샘플 레이트 교류전류의 경우 약 2회/초 측정 시간 접지저항의 경우 약 30초 OVER 표시 접지저항, 교류전류 모두 OVER표시 전지전압저하 표시 「B」마크 점등 오토파워오프 기능 최종키 조작후 5분에 전원 OFF 데이터홀드 기능 교류 전류만 데이터 홀드 스윗치에 의해 데이터를 보관 유지 측정정도 접지저항 레인지 분해가능 정도 10Ω 0.01Ω 0.1~1Ω미만:±0.1Ω 1Ω이상10Ω미만:±0.5Ω 300Ω 0.1Ω 10Ω이상50Ω미만:±2.0Ω 50Ω이상150Ω미만:±5.0Ω 150Ω이상200Ω미만:±20Ω 200Ω이상300Ω미만:±30Ω 교류전류 (교류 변환 방식 : 평균치 정류 실효치 환산) 레인지 분해가능 정도 최대허용전류 200mA 2000mA 10A 0.1mA 1.0A 0.01A 2%rdg±8dgt 20A rms * 23℃±2℃,80%RH이하의 조건에서 검출용 CT CT창경 φ34mm(분할형) 내전압 AC3700V,1분간(CT코어 금속부-쥠부간) 케이블장 2.5m 치수·중량 90.5(W)*165(H)*38(D)mm, 약460g 주입용 CT CT창경 φ34mm(분할형) 내전압 AC3700V,1분간(CT코어 금속부-쥠부간) 주입 방식 CT클램프 방식(분할형) 주입 주파수 4kHz~200kHz (auto sweep 방식) 주입 파형 정현파 주입 레벨 약320mVp-p 케이블장 2.5m 치수·중량 90.5(W)*165(H)*38(D)mm, 약460g 보존온습도 범위 -10~60℃,80%RH이하(단 결로없는 날) 사용온습도 범위 0~40℃,80%RH이하(단 결로없는 날) 사용 회로 전압 AC500V이하 내전압 AC3700V : CT코어 금속부-쥠부간 (50/60Hz,1분간) AC2300V：전원-케이스간 전원 Ni-Cd전지(1.2V×5) 전지 수명 내장 전지 만충전시, 접지저항으로 약 450회 사용 (단 충방전 회수에 의해, 수명이 변할 수 있음) 치수·중량(본체) 190(W)×140(H)×42(D)mm,약800g 부속품 휴대 케이스-1, 검출용 CT-1, 주입용 CT-1, 취급 설명서-1 충전기(META-10C)-1, 보조리드선 (A)는 고압 기기의 외상입니다.이 경우, 전기회로가 짧기 위해(때문에) 보조 리드 선※을 사용해 클램프 합니다. (B)(은)는B종 접지선입니다.이 경우는 클램프 하는 것만으로 측정할 수 있습니다. (C)(은)는 피뢰침의 접지선입니다.이 경우, 전기회로가 짧기 위해(때문에) 보조 리드 선을 사용해 클램프 합니다. (D)(은)는D종 접지선입니다.이 경우는 클램프 하는 것만으로 측정할 수 있습니다. (E)(은)는 등 전위 본딘그 도체입니다.이 경우는 클램프 하는 것만으로 측정할 수 있습니다. ※보조 리드 선을 사용하는 접지선이란, 전로가 짧거나, 전동기기가 없는 전로입니다.그 경우 근처에 있는 접지부콘센트의 접지상이나 B,C,D종 접지선과 측정 대상의 접지선을 보조 리드 선으로 묶어 주세요. 클램프식접지저항계 주문품 * 배송 관련 안내 기본배송료는 3,000원 입니다. (도서,산간,오지 일부지역은 배송비가 추가될 수 있습니다) 주문건당  100,000원 이상 결제시 무료로 배송을 해드립니다. (단, 퀵서비스이용 착불, 항공료 착불) 결제가 확인된 이후 배송이 가능하며, 영업일 기준으로 결제일+1일 이내 배송출고를 원칙으로 하고 있습니다. 상품의 재고상황에 따라 발송이 지연되거나, 구매가 불가능해지는 경우 당사에서 고객님께 반드시 먼저 연락드리겠습니다. * 교환 및 반품 안내 교환 및 반품 가능기간은 상품 수령일로 부터 7일 이내 입니다. 개봉 및 사용흔적이 남아 재판매가 어려운 상품가치 훼손시에는 7일 이내라도 교환 및 반품이 불가능합니다. 고객 단순 변심에 의한 교환 및 반품은 고객님께서 배송비를 부담하셔야 합니다. (제품의 하자, 배송오류는 제외) 교환 및 반품 요청은 당사 고객센터(02-2274-7186) 또는 1:1문의를 통하여 접수하신 후 당사조치를 따라주세요.
